系统概述：

Solar1000太阳能辐射监测系统主要适用于固定角度太阳能光伏发电的用户。该系统监测测量组件平面辐射POA和总辐射GHI,客户可使用数据与发电量进行计算可以得到发电效率。

Solar1000使用CSI公司产品功能强大、可靠性高的数据采集器CR1000，同时该系统可额外配置其它传感器，测量其它气象要素，对组件进行全面的观测。

系统测量要素:
必备要素：总辐射（GHI）、组件平面总辐射（POA）、组件背板温度
可选气象要素：风向/风速、空气温湿度、气压传感器
通讯支持：MODBUS RS-485、光纤、TCP/IP、GPRS、3G、4G或卫星支持电子邮件收发，阈值报警

系统特点和优势

采用 CSI 公司的 CR1000 测量和控制采集器
提供了一种模块化、可编程、可定制的系统
出厂前完成编程和测试，减少现场接线错误和缩短设置时间
提供足够供电，电力和网络故障时也可进行数据收集
支持几乎所有的通讯技术如 RS-485、光纤、TCP/IP、GPRS 或卫星
符合 Modbus、PakBus 和 DNP3 的协议
支持网络功能，包括：HTTP 协议、代理服务器和客户端、远程服务器、PING、 微串口服务器、DHCP 客户端、服务器、电子邮件收发
支持网络服务的图形界面
提供快速的指导安装和系统原理图
可以连续访问网站数据的远程连接的直观界面

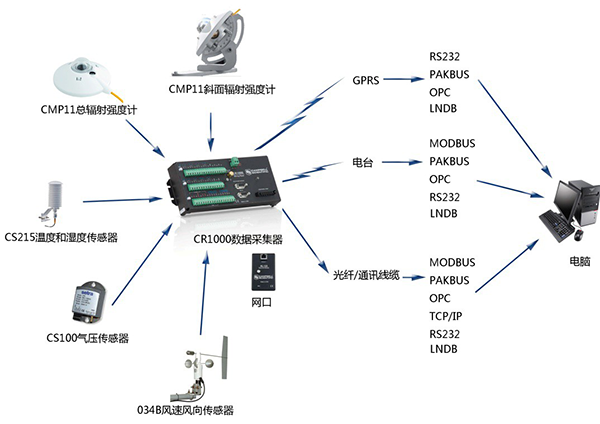

系统配置图如下：

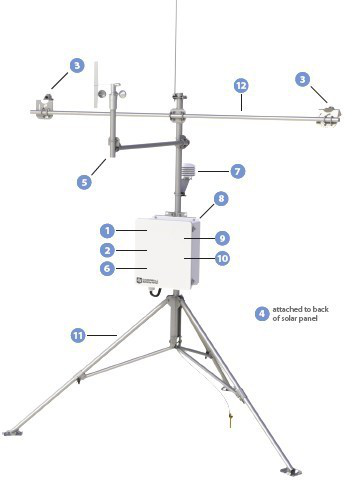

Solar1000太阳能监测系统组成
1) CR1000 数据采集器
2) NL116 以太网接口
3) CMP10或CMP11总辐射表、斜总辐射表
4) 110PV 热敏电阻表面温度传感器
5) 034B 风速和风向传感器
6) CS106 气压传感器
7) CS215 温湿度传感器
8) ENC16/18 数采机箱
9) SunSaver太阳能充电控制器
11) 镀锌管三脚支架或2米风杆
12) 横臂支架

注：以上传感器均可根据测量要素进行选配和选型。
